Формообразование шлицев перемещением инструмента - долбяка - вдоль образующей отверстия и выводом его из зоны обработки в конце хода.

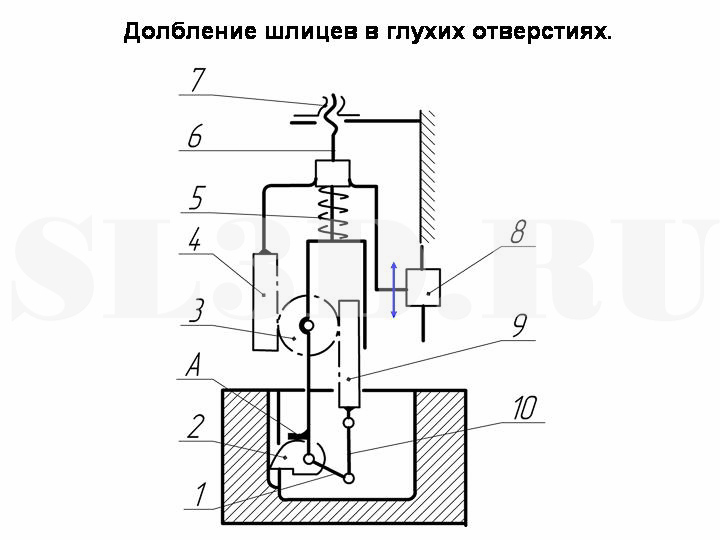

Долбяк (см.рисунок )перемещают, задав возвратно-поступательное движение ползуну 8. При этом усилие через пружину 5 передается звену 6 и через упор А - долбяку 2. Ход долбяка регулируется гайкой 7. Когда гайка 7 упрется в стойку, звено 6, связанное с гайкой, остановится. Пружина 5 сожмется и рейка 4 сообщит через зубчатое колесо 3 движение рейке 9. При перемещении рейки 9 вверх она через шатун 10 повернет рычаг 1 и жестко связанный с ней долбяк, выведя его из соприкосновения с телом заготовки
