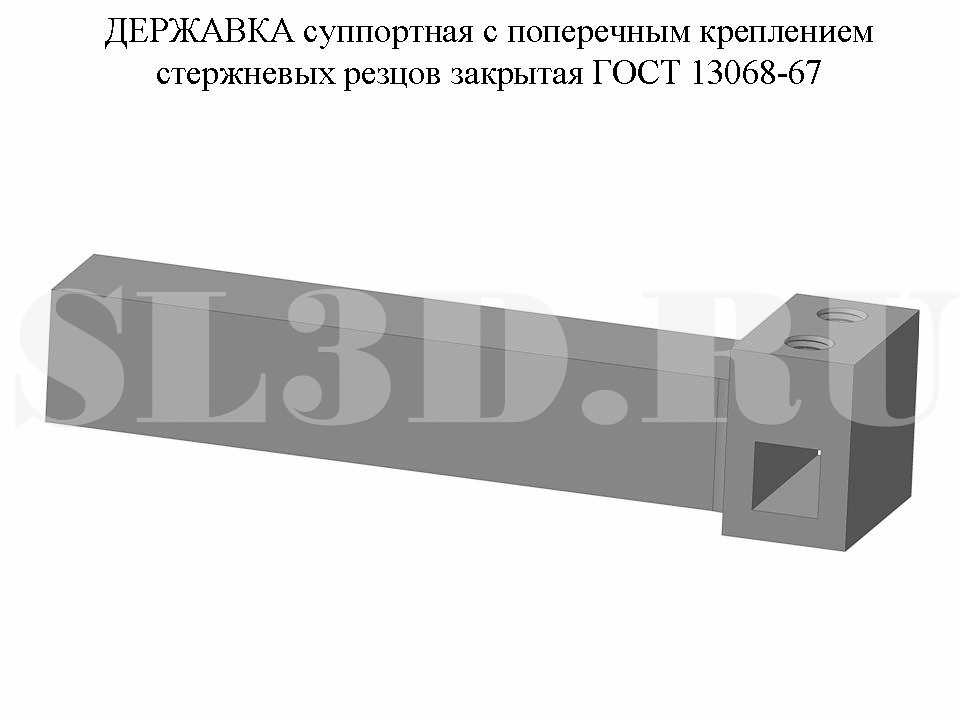

Державка суппортная с поперечным креплением стержневых резцов закрытая ГОСТ 13068–67

Пример условного обозначения державки Н = 20 мм, В = 20 мм, для резца сечением 6х6 мм:
Державка 6701-0071 ГОСТ 13068-67
Пример условного обозначения корпуса Н = 20 мм, В = 20 мм, L = 150 мм:
Корпус 6701-0071/001 ГОСТ 13068-67
Материал – сталь марки 45 или 50 по ГОСТ 1050-74. Твёрдость – HRC 36,5…41,5.

Рисунок

ГОСТ 13068–67 :: Державка суппортная с поперечным креплением стержневых резцов закрытая

Рисунок-Пример применения

Державка суппортная с поперечным креплением стержневых резцов закрытая ГОСТ 13068–67 :: Пример применения

3D модель


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

3D модель-Пример применения


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

См. также:
Державка суппортная расточная с прямым креплением резца ГОСТ 13089–67   Державка суппортная с поперечным креплением стержневых резцов открытая ГОСТ 13067–67
