Нарезание зубьев конических зубчатых колес, основанное на имитации зацепления нарезаемого колеса и производящего плоского колеса.
На схемах рисунка 1 и рисунка 2

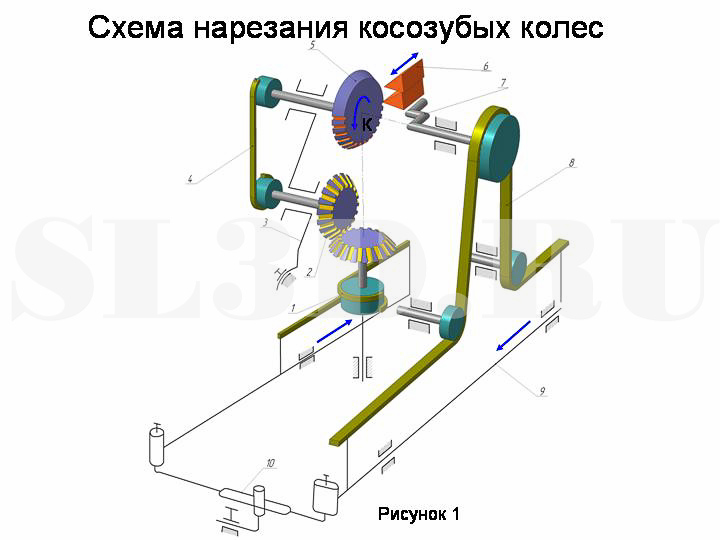

дано устройство для осуществления такого зубонарезания. Нарезаемому колесу 5 (см. рисунок 1) сообщается качательное движение К, зависимое от качательного движения направляющей 7. Инструмент 6 совершает возвратно-поступательное движение относительно направляющей 7. Колесо 5 с направляющей 7 кинематически связано через ленточный механизм 4, коническую передачу 2, ленточный механизм 1, ползун 11, рычаг с подвижной опорой 10, ползун 9 и ленточный механизм 8. Вследствие перемещения опоры рычага 10 изменяется передаточное отношение кинематической цепи. Ленточные механизмы позволяют иметь постоянное передаточное отношение при имитации зацепления колес. Поворотом звена 3 обеспечивается врезание инструмента.
На рисунке 2 нарезаемое колесо совершает качательное движение вокруг своей оси, а ось колеса совершает качательное движение относительно производящего плоского колеса 15, т. е. колесо 5 как бы перекатывается без скольжения по неподвижному колесу 15. Инструмент 6 совершает возвратно-поступательное движение и движение врезания. От ведущего червяка 12 передается движение червячному колесу 13 и жестко связанному с ним водилу 18. Качательное движение колесу 5 передается от барабана 14 через ленточные механизмы 17, 19 и 16.
