Цепь тяговая пластинчатая

Тяговая цепь, применяемая в подъемно-транспортных машинах и других механизмах. Также используется в водоочистных сооружениях, оборудовании для сахарной промышленности, в дорожной технике, конвейерах различного назначения, судостроении, машиностроении, металлургической, деревообрабатывающей, целлюлозно-бумажной промышленности. Тяговые пластинчатые цепи выпускаются по ГОСТ 588-81, ISO 1977, DIN 8165 или по стандарту предприятия. Кроме того, ГОСТ 588-81 устанавливает для тяговых пластинчатых цепей типы и исполнения присоединительных элементов.
- Тип 1 - втулочные;
- Тип 2 - роликовые;
- Тип 3 - катковые с гладкими катками с подшипниками скольжения;
- Тип 4 - катковые с ребордами на катках с подшипниками скольжения.

По конструкции цепи каждого типа должны изготавливаться следующих исполнений:
- Исполнение 1 - неразборная цепь со сплошными валиками;
- Исполнение 2 - разборная цепь со сплошными валиками;
- Исполнение 3 - неразборная цепь с полыми валиками.

+ - Цепь тяговая пластинчатая тип 1 исполнение 1 ГОСТ 588-81 Щелкните, чтобы свернуть

Рисунок

Цепь тяговая пластинчатая тип 1 исполнение 1 ГОСТ 588-81 :: Состоит из односторонних вилкообразных звеньев

3D модель


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer
+ - Цепь тяговая пластинчатая тип 1 исполнение 2 ГОСТ 588-81 Щелкните, чтобы свернуть

Рисунок

Цепь тяговая пластинчатая тип 1 исполнение 2 ГОСТ 588-81 :: Состоит из односторонних вилкообразных звеньев

3D модель


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer
+ - Цепь тяговая пластинчатая тип 1 исполнение 3 ГОСТ 588-81 Щелкните, чтобы свернуть

Рисунок

Цепь тяговая пластинчатая тип 1 исполнение 3 ГОСТ 588-81 :: Состоящая из односторонних вилкообразных звеньев

3D модель


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer
+ - Цепь тяговая пластинчатая тип 2 исполнение 1 ГОСТ 588-81 Щелкните, чтобы свернуть

Рисунок

Цепь тяговая пластинчатая тип 2 исполнение 1 ГОСТ 588-81 :: Состоящая из односторонних вилкообразных звеньев

3D модель


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

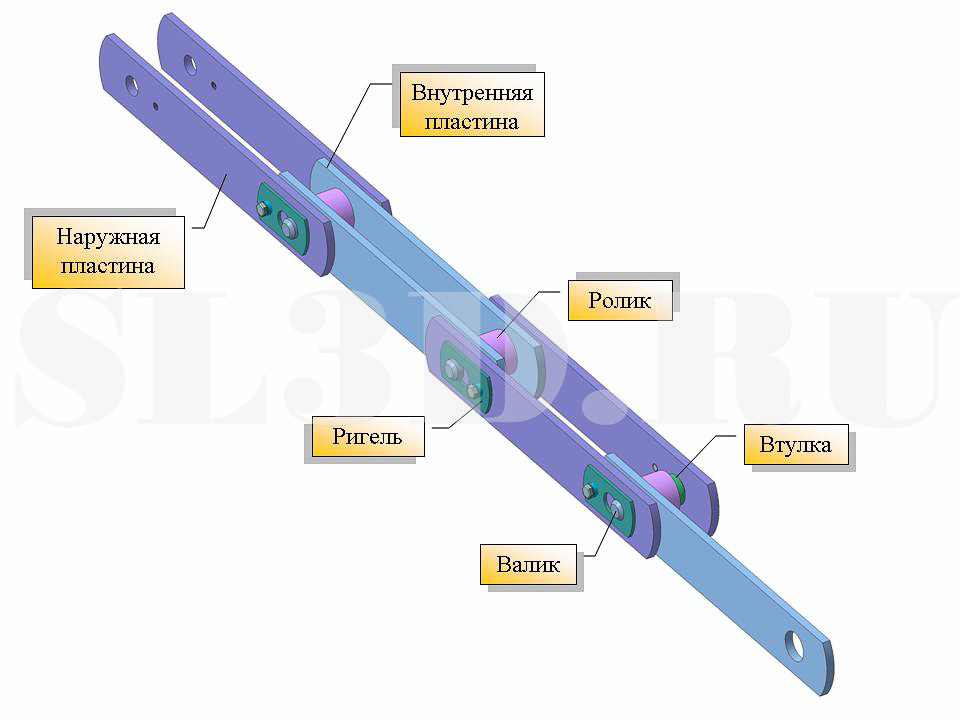

+ - Цепь тяговая пластинчатая тип 2 исполнение 2 ГОСТ 588-81 Щелкните, чтобы свернуть

Рисунок

Цепь тяговая пластинчатая тип 2 исполнение 2 ГОСТ 588-81 :: Состоит из односторонних вилкообразных звеньев

3D модель


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer
+ - Цепь тяговая пластинчатая тип 2 исполнение 3 ГОСТ 588-81 Щелкните, чтобы свернуть

Рисунок

Цепь тяговая пластинчатая тип 2 исполнение 3 ГОСТ 588-81 :: Состоит из односторонних вилкообразных звеньев

3D модель


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

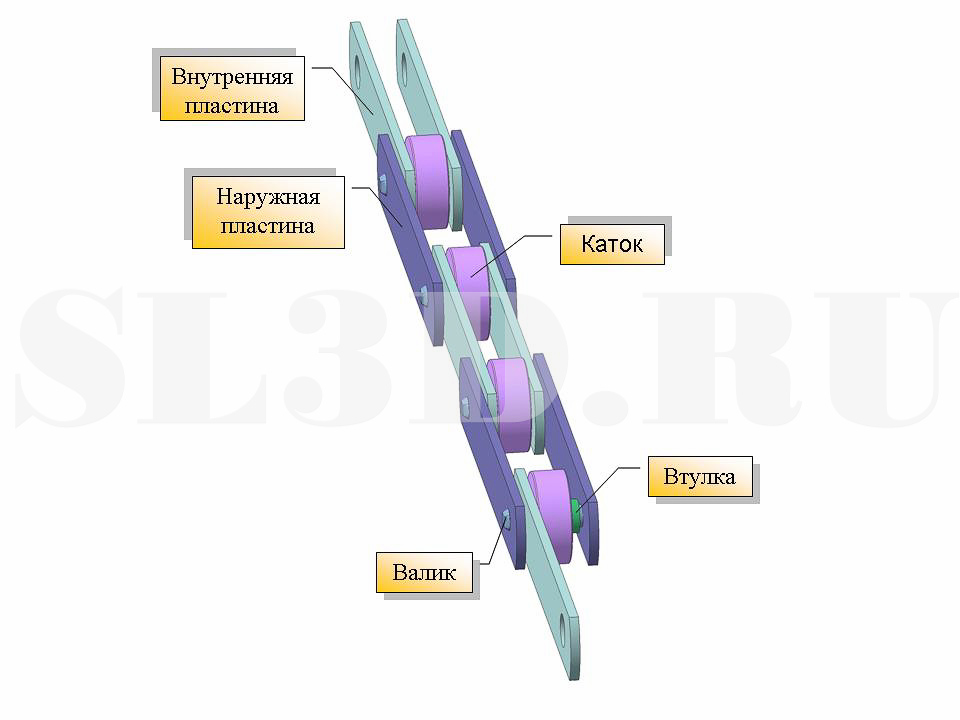

+ - Цепь тяговая пластинчатая тип 3 исполнение 1 ГОСТ 588-81 Щелкните, чтобы свернуть

Рисунок

Цепь тяговая пластинчатая тип 3 исполнение 1 ГОСТ 588-81 :: Состоящая из односторонних вилкообразных звеньев

3D модель


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

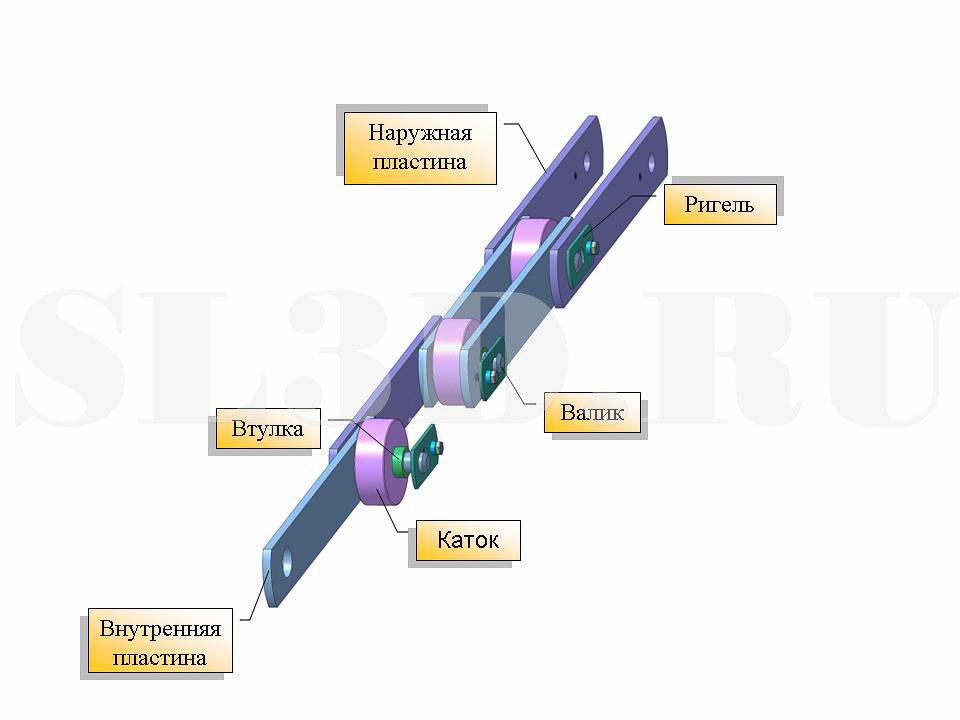

+ - Цепь тяговая пластинчатая тип 3 исполнение 2 ГОСТ 588-81 Щелкните, чтобы свернуть

Рисунок

Цепь тяговая пластинчатая тип 3 исполнение 2 ГОСТ 588-81 :: Состоящая из односторонних вилкообразных звеньев

3D модель


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer
+ - Цепь тяговая пластинчатая тип 3 исполнение 3 ГОСТ 588-81 Щелкните, чтобы свернуть

Рисунок

Цепь тяговая пластинчатая тип 3 исполнение 3 ГОСТ 588-81 :: Состоит из односторонних вилкообразных звеньев

3D модель


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

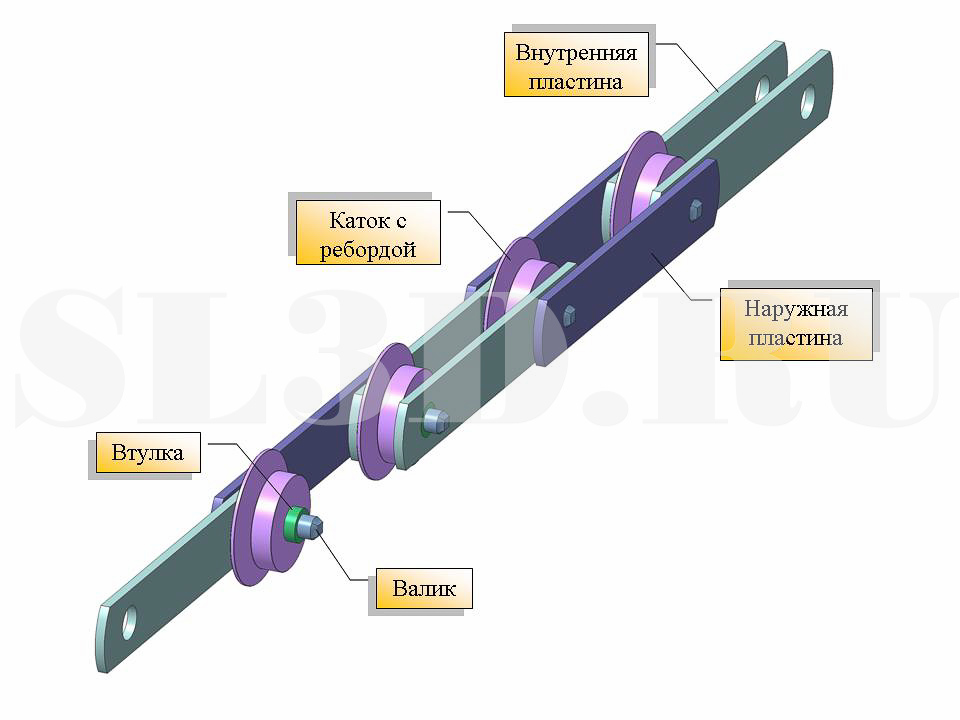

+ - Цепь тяговая пластинчатая тип 4 исполнение 1 ГОСТ 588-81 Щелкните, чтобы свернуть

Рисунок

Цепь тяговая пластинчатая тип 4 исполнение 1 ГОСТ 588-81 :: Состоит из односторонних вилкообразных звеньев

3D модель


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer

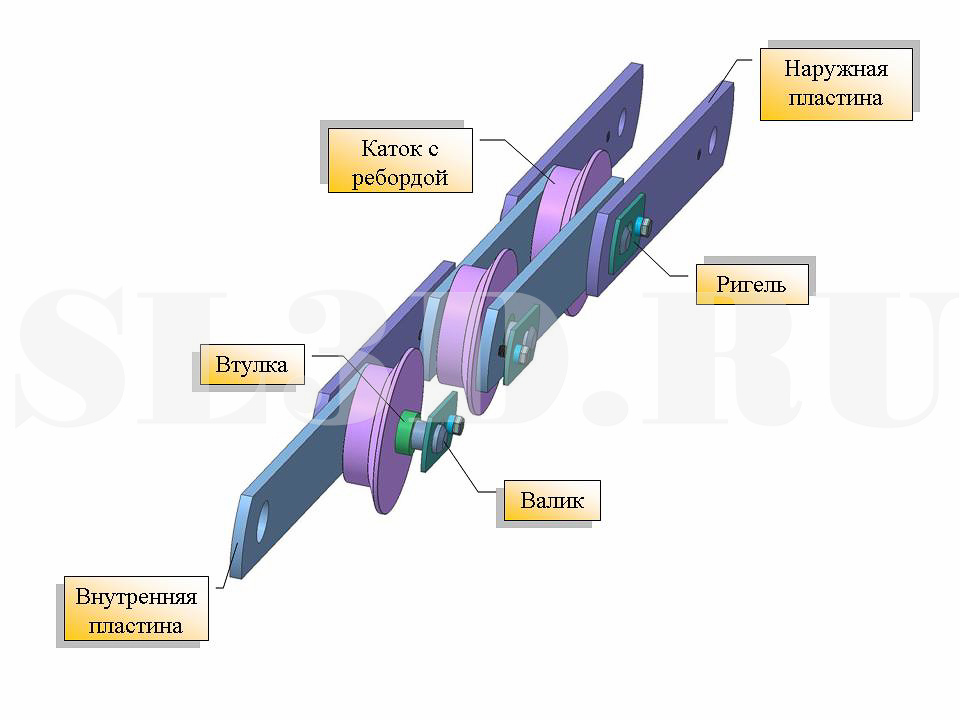

+ - Цепь тяговая пластинчатая тип 4 исполнение 2 ГОСТ 588-81 Щелкните, чтобы свернуть

Рисунок

Цепь тяговая пластинчатая тип 4 исполнение 2 ГОСТ 588-81 :: Состоящая из односторонних вилкообразных звеньев

3D модель


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer
+ - Цепь тяговая пластинчатая тип 4 исполнение 3 ГОСТ 588-81 Щелкните, чтобы свернуть

Рисунок

Цепь тяговая пластинчатая тип 4 исполнение 3 ГОСТ 588-81 :: Состоит из односторонних вилкообразных звеньев

3D модель


Чтобы увидеть ссылку, откройте страничку в браузере Internet Explorer
